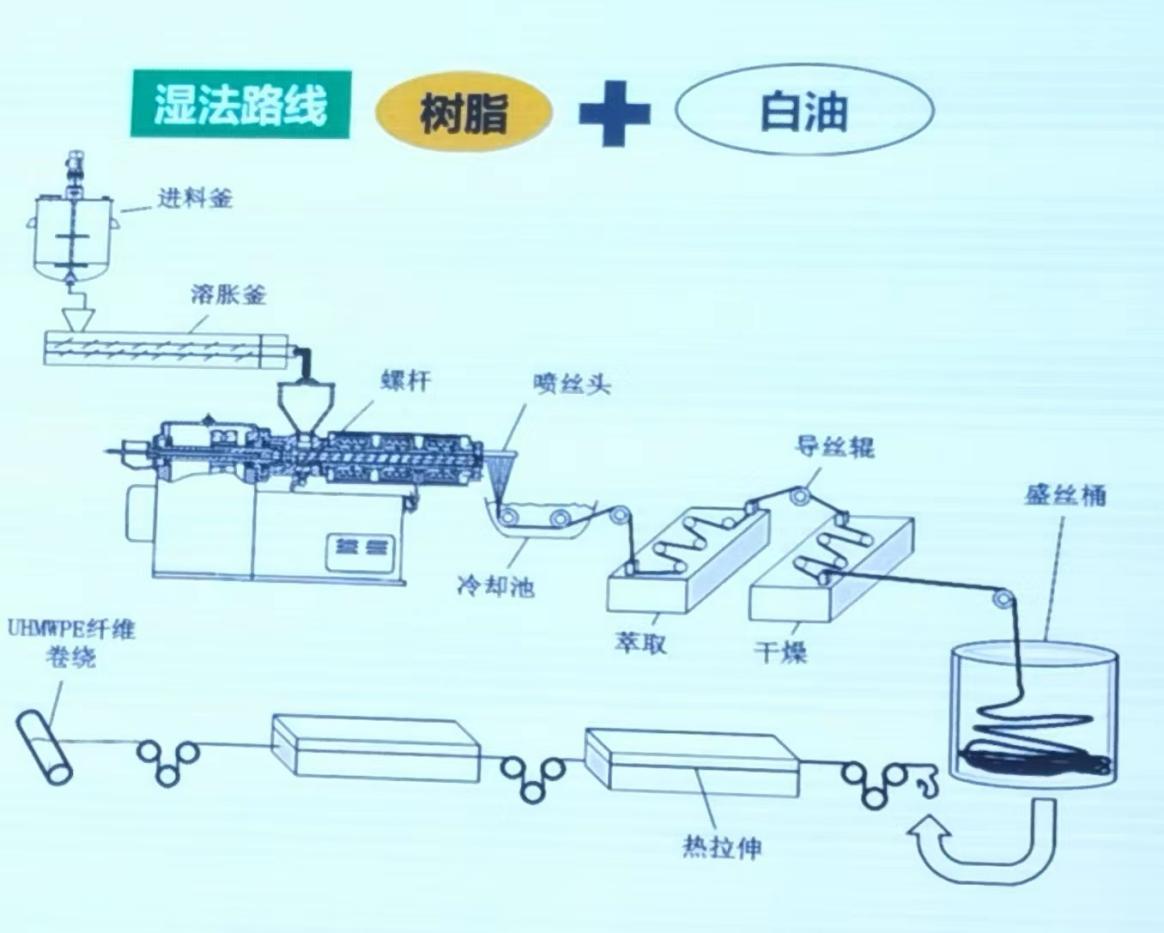

UHMWPE 纤维的制备主要采用“凝胶纺丝—热拉伸法”，是基于 Tip－Contact法的原理而开发的， 将 UHMWPE粉末（分子量一般为 1×106以上）以十氢萘、石蜡油或煤油为溶剂，加适量抗氧化剂，制成稀溶液，经喷丝孔挤出后骤冷成凝胶原丝，再对凝胶原丝进行萃取和干燥，随后超倍拉伸可制得UHMWPE 纤维。UHMWPE 的溶解是大分子解缠的过程。而凝胶原丝的形成实际上是UHMWPE大分子在凝胶原丝中保持解缠状态，该状态为其后的大分子充分伸展奠定了基础。超倍拉伸不仅使纤维的结晶度、取向度得到提高，而且又使呈折叠链的片晶结构向伸直链转化，从而极大的改善了制得纤维的强度和模量。目前，在几种 UHMWPE 纤维的制备方法中，“凝胶纺丝―热拉伸法”已成为相对成熟的工业化生产的技术，已商品化的 Spectra 纤维和 Dyneema 纤维都是采用此法制成的。根据使用的溶剂不同，又可以分为：干法纺丝和湿法纺丝。前者以十氢萘等高挥发性物质作为溶剂，以DSM,TOYOBO等公司为代表，后者以矿物油，白油等挥发性物质做溶剂，以HONEYWELL，三井化学等为代表。
